Presses manuelles à assistance pneumatique
La presse manuelle à assistance pneumatique offre toute la précision de guidage d’une presse manuelle avec la puissance d’une presse pneumatique, elle combine le meilleur des deux technologies, assurant ergonomie, précision et une grande puissance délivrée sans effort inutile.
Le principal atout est de pouvoir tenir la pièce avec la main afin d’assurer un parfait centrage et guidage.
Ces presses sont utilisées pour des travaux de découpe, de pressage, de montage, de rivetage et d'assemblage pour lesquels une course de travail inférieure à 6 mm suffit.
La gamme EMG de presses manuelles à assistance pneumatique se compose de 8 modèles sur 4 bâtis différents.
La puissance nominale indiquée à une pression de 6 bars est proportionnellement réglable en standard de 3 à 6 bars (et en option de 0.5 à 6 bars).
| Potenza250 kg |
| Altezza45 >> 185 mm |
| Profondità del collo di cigno80 mm |
| Forza del colpo*5.9 mm |
| Peso38 kg |
| Dimensionamento della tabella170 x 150 mm |

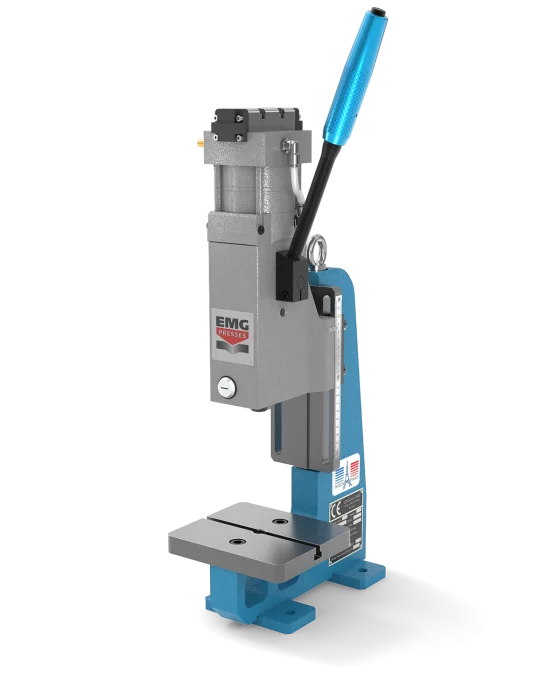

| Potenza500 kg |
| Altezza45 >> 185 mm |
| Profondità del collo di cigno80 mm |
| Forza del colpo*5.9 mm |
| Peso38 kg |
| Dimensionamento della tabella170 x 150 mm |
| Potenza750 kg |
| Altezza80 >> 240 mm |
| Profondità del collo di cigno100 mm |
| Forza del colpo*5.9 mm |
| Peso95 kg |
| Dimensionamento della tabella250 x 190 mm |

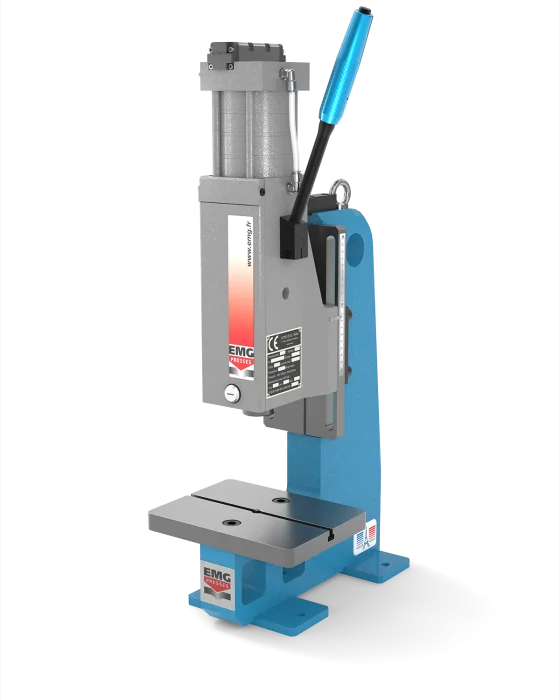

| Potenza1500 kg |
| Altezza80 >> 240 mm |
| Profondità del collo di cigno100 mm |
| Forza del colpo*5.9 mm |
| Peso95 kg |
| Dimensionamento della tabella250 x 190 mm |
| Potenza2 000 kg |
| Altezza120 >> 280 mm |
| Profondità del collo di cigno130 mm |
| Forza del colpo*5.9 mm |
| Peso174 kg |
| Dimensionamento della tabella300 x 220 mm |

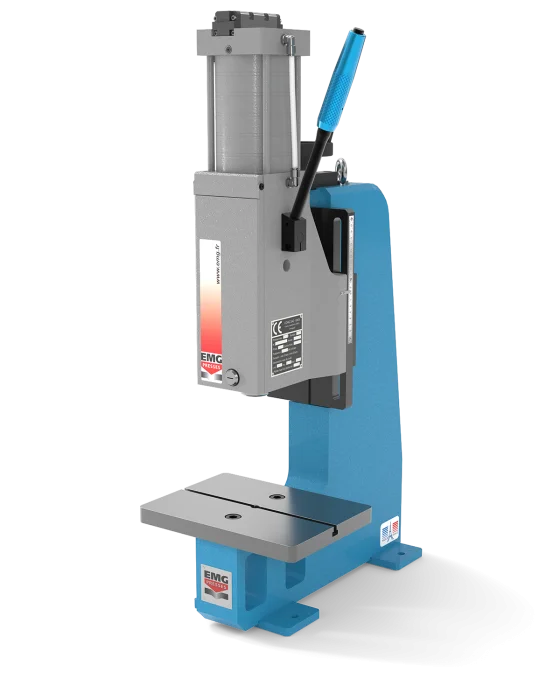

| Potenza3 000 kg |
| Altezza120 >> 280 mm |
| Profondità del collo di cigno130 mm |
| Forza del colpo*5.9 mm |
| Peso175 kg |
| Dimensionamento della tabella300 x 220 mm |
| Potenza4 000 kg |
| Altezza120 >> 375 mm |
| Profondità del collo di cigno170 mm |
| Forza del colpo*5.9 mm |
| Peso290 kg |
| Dimensionamento della tabella340 x 270 mm |

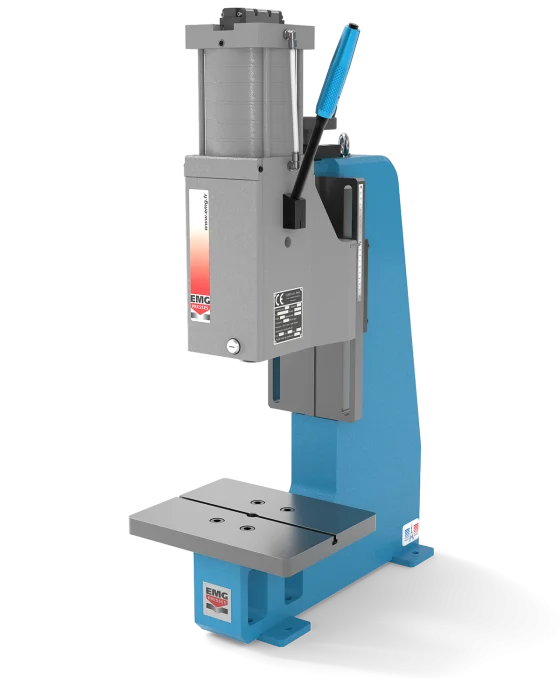

| Potenza5 000 kg |
| Altezza120 >> 375 mm |
| Profondità del collo di cigno170 mm |
| Forza del colpo*5.9 mm |
| Peso290 kg |
| Dimensionamento della tabella340 x 270 mm |
Applicazioni
La course totale se réalise ainsi en 2 temps :
- Course d’approche manuelle :
L’actionnement du levier permet de réaliser la course d’approche jusqu’au point de contact des pièces à assembler tout en assurant leur positionnement.
- Course de travail pneumatique :
Une pression sur la commande pneumatique déclenche alors la course de travail avec la puissance pneumatique, sans aucune fatigue pour l’opérateur même avec une puissance délivrée de 5 tonnes.
La puissance nominale indiquée à une pression de 6 bars est proportionnellement réglable en standard de 3 à 6 bars (et en option de 0.5 à 6 bars).
