Presse a ginocchiera manuali
La gamma di presse manuali a ginocchiera EMG comprende due diversi tipi di presse:
- Presse manuali a ginocchiera da banco , per le quali la potenza massima, da 500 a 2000 kg, si ottiene solo a fine corsa, a seconda della forza esercitata sulla leva.
- Presse manuali a ginocchiera ad alta capacità , che hanno capacità significativamente superiori rispetto alle loro controparti standard.
Queste presse sono robuste, precise, flessibili, multifunzionali ed ergonomiche. Grazie al peso e alla base stabile, queste presse possono essere installate e utilizzate su un banco di lavoro in qualsiasi tipo di officina. Il meccanismo di questi strumenti è semplice da usare. L'operatore applica la pressione necessaria per il processo (taglio, marcatura, ecc.) attivando la maniglia della pressa.
Sono frequentemente utilizzate per operazioni di assemblaggio, assemblaggio di anelli o cuscinetti, imbutiture di piccole dimensioni, varie cinfrinature, ecc ...
Facili e veloci da installare, sono anche convenienti. Richiedono un investimento minimo.
Insieme agli altri due tipi di presse manuali, le presse manuali a cremagliera e le presse manuali a cremagliera ad alta capacità, costituiscono l'ampia gamma di presse manuali di EMG.
| Potenza500 kg |
| Corsa50 mm |
| Profondità del collo di cigno72 mm |
| Altezza42 » 185 mm |
| Peso9 kg |
| Potenza700 kg |
| Corsa40 mm |
| Profondità del collo di cigno95 mm |
| Altezza35 » 260* mm |
| Peso25 kg |
| Potenza1 500 kg |
| Corsa30 ou 60 mm |
| Profondità del collo di cigno102 mm |
| Altezza60 » 250 mm |
| Peso32 kg |
| Potenza2 000 kg |
| Corsa60 mm |
| Profondità del collo di cigno130 mm |
| Altezza120 » 280 mm |
| Peso65 kg |
| Potenza700 kg |
| Corsa40 mm |
| Profondità del collo di cigno350 mm |
| Altezza80 » 270 mm |
| Peso95 kg |
| Potenza1 500 kg |
| Corsa30 ou 60 mm |
| Profondità del collo di cigno220 mm |
| Altezza220 » 280 mm |
| Peso55 kg |
| Potenza2 000 kg |
| Corsa60 mm |
| Profondità del collo di cigno250 mm |
| Altezza230 » 290 mm |
| Peso70 kg |
Esecuzioni speciali
Applicazioni
OPZIONI PRINCIPALI

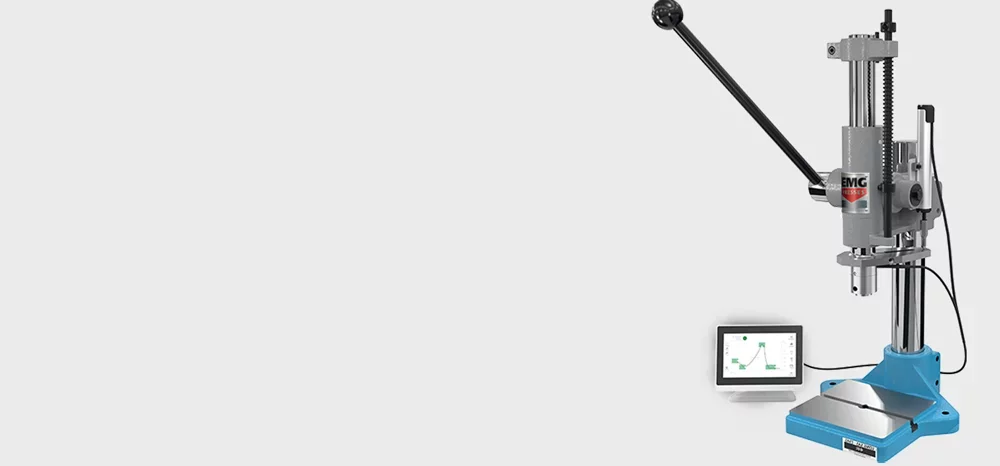

Gestione dello sforzo
DELLE PRESSE MANUALI E PNEUMATICHE
EMG offre tutti i tipi di gestione dello sforzo e/o di spostamento, con soluzioni di sensori di forza e spostamento su misura per ogni esigenza di controllo pezzo al 100%.

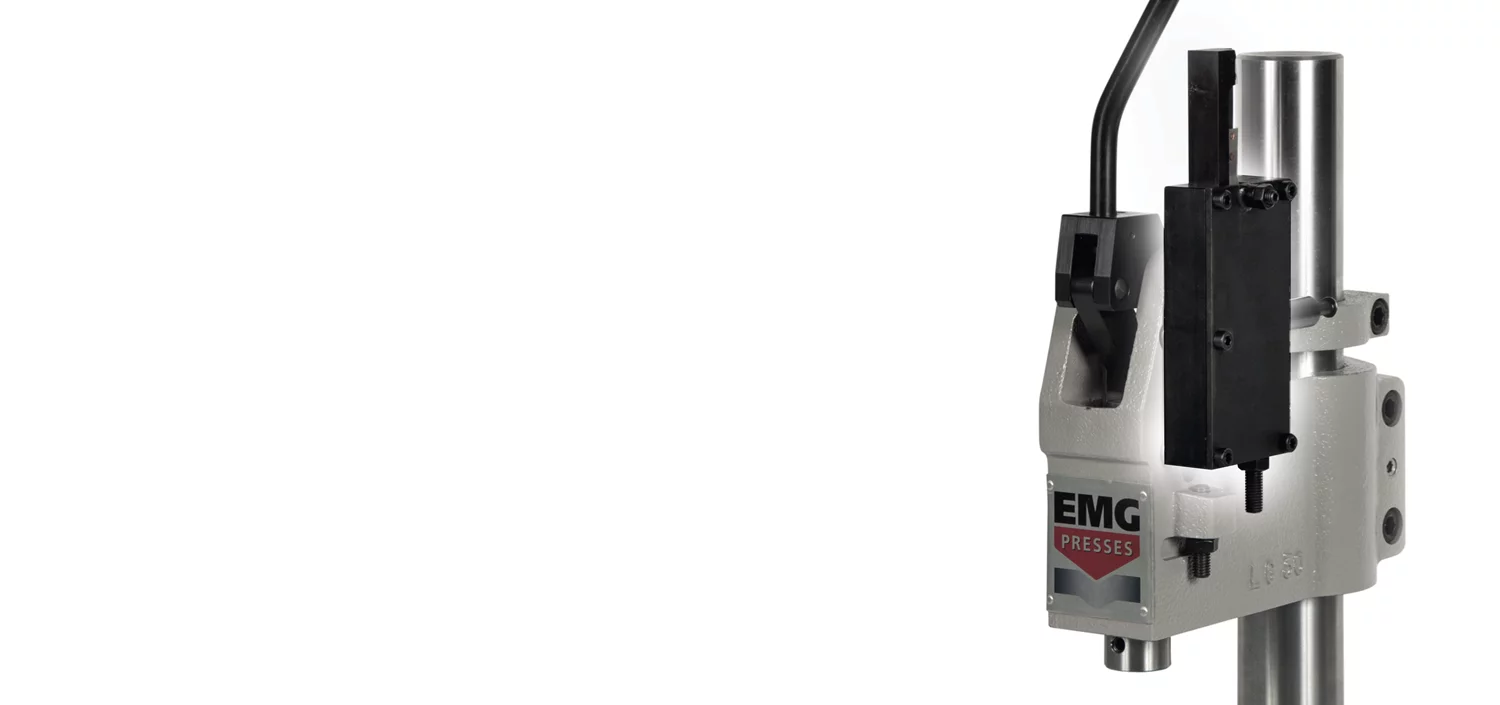

Sistema anti-ritorno
PER PRESSE MANUALI
Sistema anti-ritorno: impedisce il sollevamento della leva se non viene raggiunta la fine della corsa
(garantisce l’esecuzione completa e riproducibile dell’operazione).
Caratteristiche :
-
Cursore rettificato e immobilizzato in rotazione, garantendo durata e precisione
-
Sollevamento automatico del cursore per molla
-
Regolazione rapida e affidabile dell’altezza libera
-
Regolazione precisa del punto morto inferiore mediante arresto meccanico che garantisce la ripetibilità del ciclo
-
Base e testata in ghisa FGL 250 per robustezza e rigidità
-
Nessuna manutenzione o lubrificazione
-
Predisposizione per il fissaggio su un banco da lavoro
-
Vernice: Sky Blue Frame RAL 5015 – Platinum Grey Head RAL 7036
Prodotta in Francia e certificata ISO-9001 dal 2000, la gamma di presse da banco manuali EMG offre un'ampia scelta di opzioni e adattamenti per soddisfare le esigenze e i requisiti più diversi di ogni applicazione, nell'industria come nell'edilizia.
La riserva di potenza di ogni modello assicura che le operazioni più diverse possano essere eseguite senza problemi, producendo risultati professionali anche su corse lunghe.
- Gioco e corsa regolabili
- Implementazione rapida e semplice
- Basso investimento
La società LONG è inoltre impegnata nella progettazione e nell'allestimento delle macchine speciali richieste dalle attività specifiche di ciascun mestiere.
Per soddisfare le esigenze di applicazioni specifiche richieste da determinati mestieri e campi di attività, EMG offre attrezzature speciali su misura, perfettamente adattate alle specifiche e ai vincoli di produzione.
Grazie al suo ufficio di progettazione e ad un parco macchine di oltre 40 macchine per la lavorazione, EMG studia e realizza su richiesta qualsiasi modifica o realizzazione di presse speciali, nonché di piccoli layout di presse e utensili, come ad esempio :
- Pressa a ginocchiera deportata che permette di aumentare la profondità del collo d'oca e del piano di lavoro.
- Pressa con 3 utensili per la regolazione dei rivetti per il fissaggio di una parte in acciaio in un supporto in acciaio inossidabile.
- Pressa pneumatica con un utensile da taglio a 2 posizioni che integra un deviatore superiore per l'espulsione dei pezzi.
- Pressa pneumatica con quadro elettrico di comando.
APPLICAZIONI
Le presse a ginocchiera manuali da banco sono utilizzate principalmente nelle officine per applicazioni che richiedono un elevato livello di sforzo a un'altezza ridotta, come il taglio, l'aggraffatura e la marcatura. Sono adatte per piccole produzioni di pezzi di dimensioni medio-piccole.
Nelle presse manuali con leve a ginocchiera, il movimento della leva è molto rapido ed ergonomico, in quanto avviene con un massimo di 90° per coprire l'intera corsa della pressa. La pressione nominale sviluppata da questo tipo di pressa si ottiene a fine corsa.
Il sistema di gestione della forza consente di controllare in modo rapido e preciso la qualità delle varie applicazioni realizzate con la pressa.
Una pressa manuale EMG viene fornita con manuale d'uso, certificato di conformità CE e disegni. È coperto da una garanzia completa di un anno, parti di ricambio, manodopera e viaggi.
EMG, produttore di presse a ginocchio manuali, è pronto ad ascoltare i suoi clienti, che sono professionisti della marcatura, del taglio, della rivettatura, ecc. I nostri team sono disponibili a lavorare con voi sui vostri progetti. Disponiamo di un centro tecnico e di collaudo per consentirvi di testare i vostri processi.
