Macchine : Presse pneumatiche da banco

La gamma di presse pneumatiche EMG completa efficacemente le presse manuali ed è la risposta perfetta alle esigenze del cliente quando il rendimento è maggiore e/o la potenza richiesta è maggiore. Le loro capacità vanno da 360 a 6000 kg. Questa potenza è indicata con una pressione di 6 bar ed è proporzionalmente regolabile di serie da 3 a 6 bar.

L'ergonomia della pressa è stata progettata per il comfort dell'operatore nella sua postazione di lavoro anche durante operazioni ripetitive. La regolazione rapida la rende facile da usare, l’ottimo rapporto qualità/prezzo rende le nostre presse pneumatiche gli strumenti preferiti da artigiani e produttori nelle vostre officine.


Potenza
Corsa
Altezza
Profondità del collo di cigno
Peso
Bassa Velocità
Consumo di aria
File 3D disponibile
Video
6PHR EMG pneumatic bench press
6 PHR
Potenza :
360 kg
Corsa :
0 » 50 mm
Altezza :
20 » 250* mm
Profondità del collo di cigno :
95 mm
Peso :
25 kg
Bassa Velocità :
150 mm/s
Consumo di aria :
0.6 l
File 3D disponibile
Video disponible :
8PHR EMG pneumatic bench press
8 PHR
Potenza :
700 kg
Corsa :
0 » 100 mm
Altezza :
20 » 260* mm
Profondità del collo di cigno :
95 mm
Peso :
50 kg
Bassa Velocità :
130 mm/s
Consumo di aria :
2.3 l
File 3D disponibile
Video disponible :
1T EMG pneumatic bench press
1T
Potenza :
1 000 kg
Corsa :
0 » 100 mm
Altezza :
140 » 200 mm
Profondità del collo di cigno :
100 mm
Peso :
125 kg
Bassa Velocità :
100 mm/s
Consumo di aria :
3.4 l
File 3D disponibile
Video disponible :
Non disponibile
1T LP EMG pneumatic bench press
1T LP
Potenza :
1 000 kg
Corsa :
0 » 100 mm
Altezza :
300 mm
Profondità del collo di cigno :
180 mm
Peso :
150 kg
Bassa Velocità :
100 mm/s
Consumo di aria :
3.4 l
File 3D disponibile
Video disponible :
Non disponibile
2T EMG pneumatic bench press
2T
Potenza :
2 000 kg
Corsa :
0 » 69 mm
Altezza :
200 mm
Profondità del collo di cigno :
110 mm
Peso :
150 kg
Bassa Velocità :
75 mm/s
Consumo di aria :
5.2 l
File 3D disponibile
Video disponible :
Non disponibile
2T LP EMG pneumatic bench press
2T LP
Potenza :
2 000 kg
Corsa :
0 » 69 mm
Altezza :
315 mm
Profondità del collo di cigno :
180 mm
Peso :
200 kg
Bassa Velocità :
75 mm/s
Consumo di aria :
5.2 l
File 3D disponibile
Video disponible :
Non disponibile
Potenza
Corsa
Altezza
Profondità del collo di cigno
Peso
Bassa Velocità
Consumo di aria
File 3D disponibile
Video
3T EMG pneumatic bench press
3T
Potenza :
3 000 kg
Corsa :
0 » 54 mm
Altezza :
185 mm
Profondità del collo di cigno :
110 mm
Peso :
150 kg
Bassa Velocità :
48 mm/s
Consumo di aria :
5.2 l
File 3D disponibile
Video disponible :
Non disponibile
3T LP EMG pneumatic bench press
3T LP
Potenza :
3 000 kg
Corsa :
0 » 54 mm
Altezza :
300 mm
Profondità del collo di cigno :
180 mm
Peso :
200 kg
Bassa Velocità :
48 mm/s
Consumo di aria :
5.2 l
File 3D disponibile
Video disponible :
Non disponibile
4,3T EMG pneumatic bench press
4,3T
Potenza :
4 300 kg
Corsa :
0 » 40 mm
Altezza :
180 mm
Profondità del collo di cigno :
110 mm
Peso :
150 kg
Bassa Velocità :
36 mm/s
Consumo di aria :
5.2 l
File 3D disponibile
Video disponible :
Non disponibile
4,3T LP EMG pneumatic bench press
4,3T LP
Potenza :
4 300 kg
Corsa :
0 » 40 mm
Altezza :
295 mm
Profondità del collo di cigno :
180 mm
Peso :
200 kg
Bassa Velocità :
36 mm/s
Consumo di aria :
5.2 l
File 3D disponibile
Video disponible :
Non disponibile
6T LP EMG pneumatic bench press
6T LP
Potenza :
6 000 kg
Corsa :
0 » 50 mm
Altezza :
305 mm
Profondità del collo di cigno :
180 mm
Peso :
230 kg
Bassa Velocità :
20 mm/s
Consumo di aria :
9.8 l
File 3D disponibile
Video disponible :
Non disponibile

I diversi sistemi di controllo


"Queste presse sono disponibili nelle versioni a due mani o a pedale. Per entrambi i sistemi, il gruppo distributore e filtro-regolatore-lubrificatore è integrato nel supporto della pressa, pronto all'uso. Questi modelli possono anche essere forniti "a macchina nuda", senza attrezzature, per gli integratori".


Gestione dello sforzo

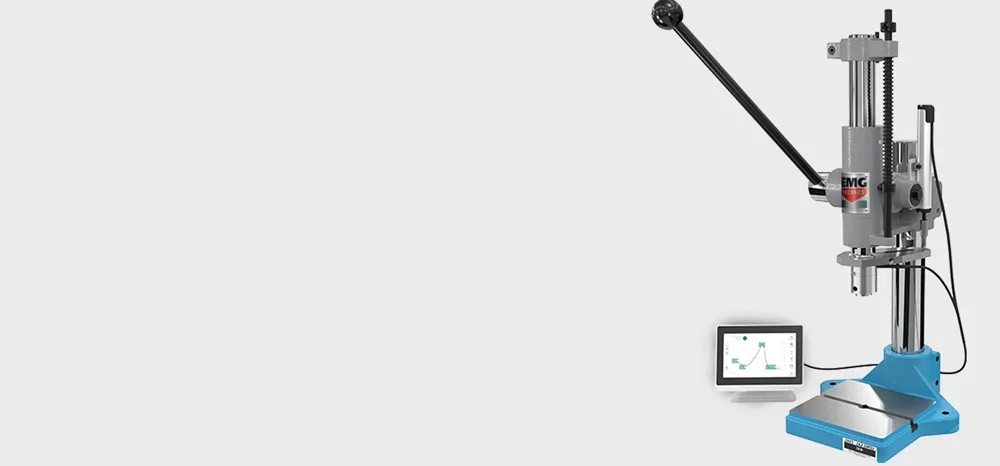

Il controllo di qualità si ottiene con sensori di forza e/o di spostamento
EMG consente ogni tipo di gestione della forza e/o dello spostamento con soluzioni di sensori di forza e di spostamento adatte ad ogni necessità, per un controllo del pezzo al 100%.
Presentano un ingombro ridotto pur avendo una grande profondità del collo d'oca, un grande spazio di testa, una corsa fino a 100 mm e un consumo d'aria compreso tra 0,6 e 9,8 l. Forniamo supporto tecnico nella scelta e nell'adattamento delle caratteristiche delle nostre presse alle vostre esigenze specifiche, e possiamo anche realizzare presse e attrezzature speciali per misurare.
Le presse pneumatiche sono adatte a operazioni di pressatura a basso tonnellaggio e piccole e medie produzioni.
Scarica la documentazione specifica «gestione dello sforzo» in PDF
- Sistema di non ritorno
Disponibile solo su presse a leva articolate. L'utente può garantire che il 100% di ogni lavoro sia stato eseguito correttamente con il sistema a frizione combinando affidabilità e qualità automatiche.

EMG non return system for manual bench press

Come funziona una pressa pneumatica?


Il funzionamento di una pressa pneumatica è simile a quello di una pressa manuale. L'azione manuale dell'operatore è sostituita dall'azione di un cilindro pneumatico. La bombola attiva l'aria (non il gas). L'aria viene forzata in un tubo in cui ricevono pressione. La precisione dell'operazione è tanto elevata quanto la facilità d'uso di questo strumento industriale. Efficienti come le presse idrauliche, le presse pneumatiche sono comunemente usate nell'industria.


Applicazioni


Le presse pneumatiche sono utilizzate in molte applicazioni industriali per lo stampaggio meccanico, il taglio o la rivettatura. Una pressa pneumatica offre na forza maggiore di una pressa manuale, il che le conferisce una maggiore versatilità.

Una pressa pneumatica con una forza fino a 6 tonnellate può essere usata per stampare materiali plastici e anche molti metalli. Sono anche usate per tagliare le varie forme richieste nel processo di produzione di molte parti meccaniche e per rivettare le parti che devono essere tenute insieme.



EMG assembling press

EMG drawing press
EMG cutting press
EMG pressing press
EMG folding press
EMG riveting press

Montaggio

Stampaggio

Taglio

Pressatura

Pieghevole

Rivettatura


Cella di piegatura e punzonatura su presse EMG alla Nichrominox
Robotizzazione di due presse pneumatiche EMG
