Macchine : Presse manuali da banco
La gamma di presse manuali EMG è composta da tre diversi tipi di presse :
• Presse manuali a cremagliera la cui potenza, da 200 a 600 kg, è lineare e costante per tutta la corsa a seconda della forza esercitata sulla leva della macchina. Possono essere utilizzati per operazioni di montaggio, assemblaggio di cuscinetti e anelli, crimpatura, piccole operazioni di piegatura, ecc...
• Presse manuali a cremagliera ad alta capacità che completano la gamma delle presse a cremagliera. Con una potenza da 1400 kg a 5000 kg, questi modelli sono perfettamente adatti per applicazioni come il montaggio, l'assemblaggio e il montaggio in profondità e tutte le applicazioni che richiedono una grande corsa e/o un elevato spazio libero.
• Presse manuali a ginocchiera per le quali la potenza massima, da 500 a 2000 kg, si ottiene solo a fine corsa in funzione della forza esercitata sulla leva.
Realizzate in Francia e certificate ISO-9001 dal 2000, le gamme di presse manuali EMG offrono un'ampia scelta di opzioni e adattamenti per soddisfare le più diverse esigenze e requisiti di ogni applicazione, nell'industria ma anche nell'edilizia.
• Presse manuali a cremagliera la cui potenza, da 200 a 600 kg, è lineare e costante per tutta la corsa a seconda della forza esercitata sulla leva della macchina. Possono essere utilizzati per operazioni di montaggio, assemblaggio di cuscinetti e anelli, crimpatura, piccole operazioni di piegatura, ecc...
• Presse manuali a cremagliera ad alta capacità che completano la gamma delle presse a cremagliera. Con una potenza da 1400 kg a 5000 kg, questi modelli sono perfettamente adatti per applicazioni come il montaggio, l'assemblaggio e il montaggio in profondità e tutte le applicazioni che richiedono una grande corsa e/o un elevato spazio libero.
• Presse manuali a ginocchiera per le quali la potenza massima, da 500 a 2000 kg, si ottiene solo a fine corsa in funzione della forza esercitata sulla leva.
Realizzate in Francia e certificate ISO-9001 dal 2000, le gamme di presse manuali EMG offrono un'ampia scelta di opzioni e adattamenti per soddisfare le più diverse esigenze e requisiti di ogni applicazione, nell'industria ma anche nell'edilizia.
Presse a cremagliera manuali
2 HR
Potenza :
200 kg
Corsa :
0 » 50 mm
Altezza :
54 » 200 mm
Profondità del collo di cigno :
72 mm
Peso :
8 kg
File 3D disponibile
Video disponible :
3 HR
Potenza :
400 kg
Corsa :
0 » 80 mm
Altezza :
35 » 270* mm
Profondità del collo di cigno :
80 mm
Peso :
17 kg
File 3D disponibile
Video disponible :
4 HR
Potenza :
600 kg
Corsa :
0 » 100 mm
Altezza :
46 » 280* mm
Profondità del collo di cigno :
95 mm
Peso :
25 kg
File 3D disponibile
Video disponible :
14 HR / 18 HR
Potenza :
1 400 kg / 1800 kg
Corsa :
0 » 420 mm
Altezza :
420 mm
Profondità del collo di cigno :
210 mm
Peso :
45 kg
File 3D disponibile
Non disponibile
Video disponible :
50 HR
Potenza :
5 000 kg
Corsa :
0 » 530 mm
Altezza :
530 mm
Profondità del collo di cigno :
250 mm
Peso :
145 kg
File 3D disponibile
Non disponibile
Video disponible :
50 HR LP
Potenza :
5 000 kg
Corsa :
0 » 530 mm
Altezza :
820 mm
Profondità del collo di cigno :
300 mm
Peso :
145 kg
File 3D disponibile
Non disponibile
Video disponible :
Presse a ginocchiera manuali
5 HR
Potenza :
500 kg
Corsa :
50 mm
Altezza :
42 » 185 mm
Profondità del collo di cigno :
72 mm
Peso :
9 kg
File 3D disponibile
Video disponible :
7 HR
Potenza :
700 kg
Corsa :
40 mm
Altezza :
35 » 260* mm
Profondità del collo di cigno :
95 mm
Peso :
25 kg
File 3D disponibile
Video disponible :
15 HR
Potenza :
1 500 kg
Corsa :
30 ou 60 mm
Altezza :
60 » 250 mm
Profondità del collo di cigno :
102 mm
Peso :
32 kg
File 3D disponibile
Video disponible :
20 HR
Potenza :
2 000 kg
Corsa :
60 mm
Altezza :
120 » 280 mm
Profondità del collo di cigno :
130 mm
Peso :
65 kg
File 3D disponibile
Video disponible :
15 HR LP
Potenza :
1 500 kg
Corsa :
30 ou 60 mm
Altezza :
220 » 280 mm
Profondità del collo di cigno :
220 mm
Peso :
55 kg
File 3D disponibile
Video disponible :
CARATTERISTICHE PRINCIPALI :
- Precisione e longevità con il cursore regolato bloccato per la rotazione- Sollevamento automatico del cursore a molla

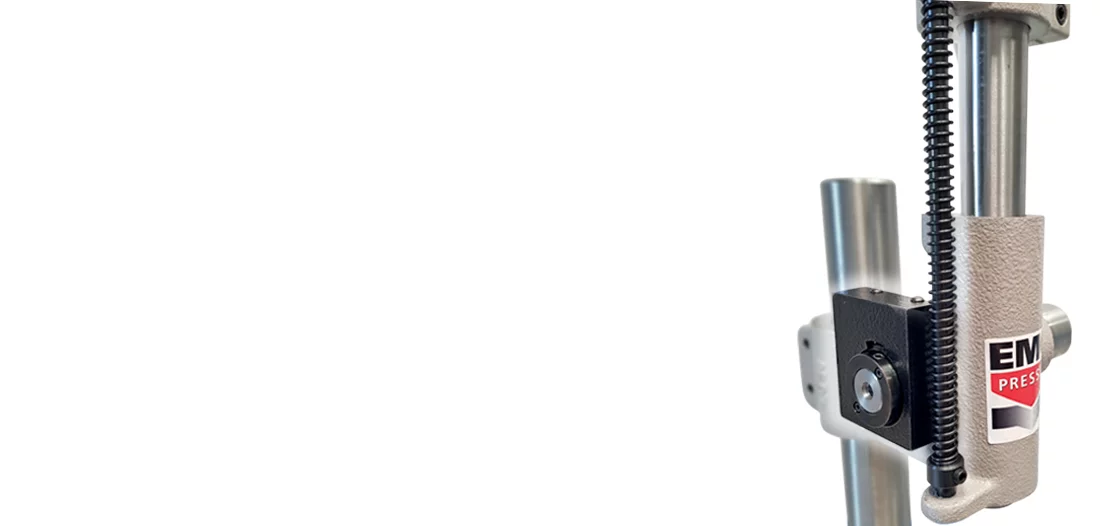

- Regolazione rapida e affidabile dell'altezza libera
- Arresto meccanico che garantisce la ripetitività del ciclo
- Supporto base e testa pressa in ghisa FGL 250
- Nessuna manutenzione, nessun ingrassaggio

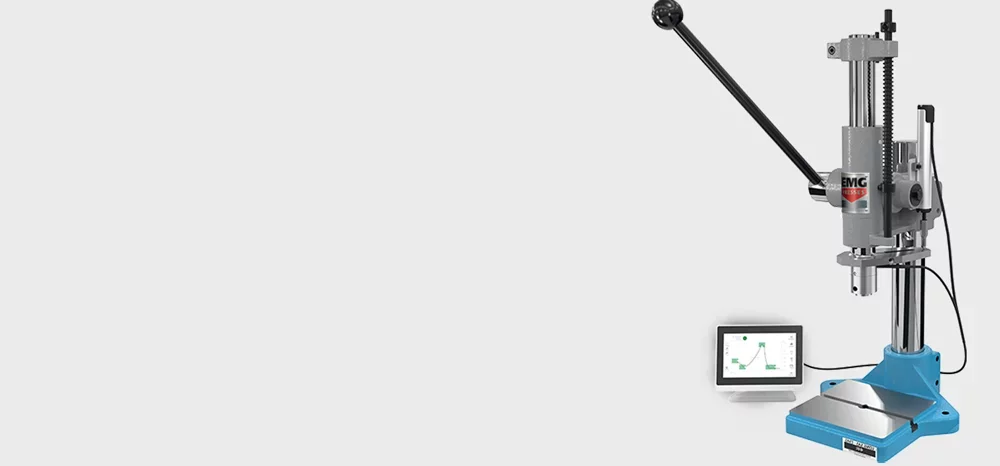

| - Monitoraggio forza / corsa Controllo di qualità tramite sensori di forza e / o spostamento EMG offre qualsiasi tipo di gestione e / o spostamento dello sforzo con soluzioni di sensori di forza e spostamento adattati ad ogni esigenza, per un controllo delle parti al 100%. |
 |
 Scarica la documentazione specifica «gestione dello sforzo» in PDF |
|
| - Sistema di non ritorno Disponibile solo su presse a leva articolate. L'utente può garantire che il 100% di ogni lavoro sia stato eseguito correttamente con il sistema a frizione combinando affidabilità e qualità automatiche. |
|
PRINCIPALI APPLICAZIONI :
Montaggio
Stampaggio
Taglio
Pressatura
Pieghevole
Rivettatura
Le operazioni più svariate vengono eseguite in modo flessibile grazie alla riserva di potenza di ogni modello e ad una precisione molto rigorosa dell'insieme.
- Gioco e corsa regolabili
- Implementazione rapida e semplice
- Basso investimento
La società LONG è inoltre impegnata nella progettazione e nell'allestimento delle macchine speciali richieste dalle attività specifiche di ciascun mestiere.
Per soddisfare le esigenze di applicazioni specifiche richieste da determinati mestieri e campi di attività, EMG offre attrezzature speciali su misura, perfettamente adattate alle specifiche e ai vincoli di produzione.
Grazie al suo ufficio di progettazione e ad un parco macchine di oltre 40 macchine per la lavorazione, EMG studia e realizza su richiesta qualsiasi modifica o realizzazione di presse speciali, nonché di piccoli layout di presse e utensili, come ad esempio :
- Pressa a ginocchiera deportata che permette di aumentare la profondità del collo d'oca e del piano di lavoro.
- Pressa con 3 utensili per la regolazione dei rivetti per il fissaggio di una parte in acciaio in un supporto in acciaio inossidabile.
- Pressa pneumatica con un utensile da taglio a 2 posizioni che integra un deviatore superiore per l'espulsione dei pezzi.
- Pressa pneumatica con quadro elettrico di comando.
Una pressa manuale EMG viene fornita con manuale d'uso, certificato di conformità CE e disegni. È coperto da una garanzia completa di un anno, parti di ricambio, manodopera e viaggi.
